Zrobotyzowana paletyzacja

Gotowe stacje paletyzujące i paletyzatory DIY,
które zwracają się nawet w 18 miesięcy

Sprawdź opłacalność

Co tracisz paletyzując ręcznie?

Czas

Zwolnienia spowodowane chorobami i urazami, a nawet zwykłe przerwy wydłużają każdą czynność. Zamiast tracić potencjał całej linii na najprostszym do zautomatyzowania procesie, podnieś jego wydajność. Wdrożenie trwa zaledwie 4 tygodnie.

Pieniądze

Ręczny proces nie pozwala na skuteczne skalowanie biznesu. W średnim i długim terminie jest bardziej kosztowny niż automatyzacja, która większej inwestycji wymaga tylko na początku.

Potencjał pracowników

Ludzie z natury nie potrafią utrzymać uwagi na powtarzalnych, nudnych czynnościach. Paletyzator jest do tego stworzony i daje możliwość oddelegowania pracowników do bardziej wartościowych zadań.

Systemy paletyzujące pozwalają na przenoszenie obiektów o dowolnym kształcie – nie tylko standardowych paczek, ale także bardzo delikatnych elementów, jak owoce czy jajka, a także dużych i ciężkich, np. arkuszy blachy o wymiarach do 1200x1000 mm. Każda stacja paletyzująca jest przystosowana do pracy zarówno z europaletami, jak i paletami amerykańskimi (ISO). Możesz skorzystać z gotowego zestawu lub wybrać rozwiązanie dostosowane do indywidualnych potrzeb.

Rozwiązanie to robotyzacja paletyzacji


Zalety zrobotyzowanej paletyzacji

Wydajność

Dzięki opcjonalnej, 7. osi stacja paletyzująca może układać obiekty do 35 kg (minus waga chwytaka) na wysokość 2,6 metra w trybie 24/7/365.

Prostota obsługi

Nie musisz być automatykiem lub informatykiem aby uruchomić, zaprogramować i obsługiwać paletyzator . Każdy jest w stanie się tego nauczyć w ciągu dwudniowego szkolenia


Elastyczność

Stacja paletyzująca może układać wszystkie typy kartonów: zamykane, składane lub klejone, a do tego jest w stanie to robić po kilka sztuk na raz.

Robotyzacja paletyzacji w praktyce

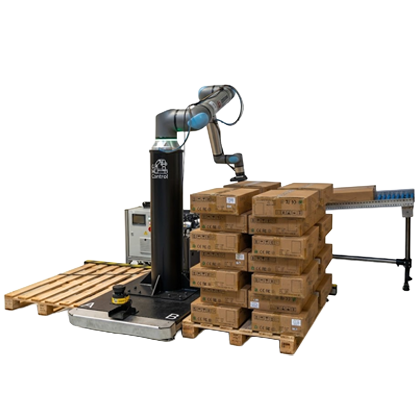

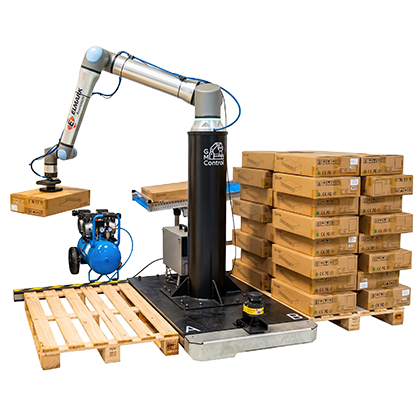

Z czego składa się zrobotyzowany zestaw do paletyzacji (paletyzator)?

W skład wchodzą:

  • robot współpracujący Universal Robots UR10, UR20 lub UR30,
  • podstawa do zamocowania robota i palet,
  • chwytak (efektor) do pochwytywania elementów,
  • skaner bezpieczeństwa,
  • dedykowane oprogramowanie do paletyzacji,
  • dotykowy panel uczenia do sterowania pracą paletyzatora.

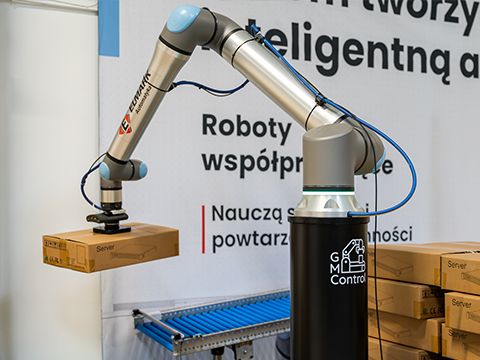

Czym jest robot współpracujący (cobot)?

To rozwiązanie zaprojektowane do bezpiecznej pracy ramię w ramię z człowiekiem. Wykonuje powtarzalne, precyzyjne zadania, odciążając operatorów i zwiększając efektywność procesów. Jednocześnie jest prosty we wdrożeniu i programowaniu.

Przeczytaj przewodnik po robotach współpracujących.

Zaprogramuj i zapomnij


Aby móc obsługiwać paletyzator potrzebne jest jedynie dwudniowe szkolenie. Potem wystarczy zaprogramować własną referencję (ścieżkę paletyzacji) lub wybrać gotową. Od tego momentu stacja paletyzująca działa bezobsługowo.

Paletyzuj na wiele sposobów

Możesz wybierać spośród referencji przygotowanych przez integratora lub tworzyć własne. Wykorzystując dostępne oprogramowanie przygotowane przez producentów w łatwy sposób przygotujesz nowe układy paczek.


Graficzny interfejs znacząco ułatwia obsługę takiego rozwiązania. Masz pełną dowolność reorganizowania położenia poszczególnych kartonów i wystawiania ich np. naklejką do zewnątrz lub w innej, pożądanej pozycji.

Przenoś paletyzator od jednego procesu do drugiego

Urządzenie może zostać przeniesione na drugi koniec zakładu i od razu wdrożone do pracy z innymi obiektami. Stację paletyzującą łatwo i szybko dostosujesz do nowych wzorów układania palet lub zmian w produkcji.

Dostosuj go do swojej aplikacji


Przy składaniu zamówienia integrator zapyta Cię o dane techniczne procesu, takie jak planowana wydajność stanowiska, wymiar kartonów czy sposób pochwycenia.

Na podstawie tych informacji dostosuje odpowiednio elementy stacji, np.:


  • dedykowane chwytaki (efektory), takie jak maty ssące, rozwiązania podciśnieniowe lub specjalne efektory mechaniczne przeznaczone do obsługi kartonów z luźnym wieczkiem,
  • 7. oś dla robota współpracującego, która pozwala zwiększyć zasięg paletyzatora nawet o dodatkowe 1300 mm, co pozwala na obsługę większej liczby miejsc do odkładania  lub pracę w obrębie kilku stref, znacząco podnosząc wydajność.

Gotowe stacje paletyzujące

Intrex Easy Stack

Udźwig: do 35 kg

ZasięG: do 1750 mm

Czas cyklu: <10 sekund

Unikalne cechy:

  • intuicyjne oprogramowanie Easy Stack Designer umożliwia konfigurację układów bez programowania
  • możliwość integracji dodatkowych modułów (przenośniki, separatory, przekładki)
  • kolumna podnosząca zwiększająca zasięg robota i wysokość paletyzacji
Sprawdź cenę

ProPak 1.7

Udźwig: do 35 kg

ZasięG: do 1750 mm

Czas cyklu: <10 sekund

Unikalne cechy:

  • zintegrowany panel operatorski z autorskim HMI
  • obsługa ponad 500 referencji z możliwością szybkiej rekonfiguracji
  • opcja podawania przekładek między warstwami oraz rozbudowa o czujniki wagowe lub skanery
Sprawdź cenę

RAION Smart Palletizer

Udźwig: do 35 kg

ZasięG: do 1750 mm

Czas cyklu: <19 sekund

Unikalne cechy:

  • kompaktowa konstrukcja mieszcząca się na 2,5 m²
  • możliwość paletyzacji dwóch różnych produktów jednocześnie
  • wbudowane systemy bezpieczeństwa (skanery, kurtyny) oraz intuicyjne oprogramowanie do definiowania układów
Sprawdź cenę

Pomożemy Ci stworzyć własne stanowisko do paletyzacji, dostosowane do Twoich potrzeb. oparte na sprawdzonych rozwiązaniach, takich jak Pally i OmniPack, umożliwiających szybkie tworzenie układów palet bez skomplikowanego programowania.


W ramach wsparcia oferujemy również szkolenia przygotowujące do obsługi i programowania robota, abyś mógł samodzielnie wdrożyć rozwiązanie we własnym zakładzie. W takim wypadku zaprojektowanie konstrukcji, wygrodzeń, ocena ryzyka i zapewnienia zgodności z wymaganiami bezpieczeństwa spoczywa na Tobie, jako integratorze projektu.

Rozwiązania do paletyzacji DIY

Paletyzator - studium wdrożenia

Klient:

Bob's Red Mill, producent zdrowej żywności.

Wyzwania:

Konieczność automatyzacji na małej przestrzeni

Firma potrzebowała rozwiązania do automatyzacji paletyzacji w ograniczonych przestrzeniach. Tradycyjne, duże roboty przemysłowe zwyczajnie nie nadawałyby się do pracy w takich warunkach.

Za niska wydajność

Używane do tej pory roboty nie spełniały wymagań firmy dotyczących zasięgu, udźwigu i prędkości pracy.

Za mała elastyczność produkcji

Firma musiała obsłużyć produkcję o dużym zróżnicowaniu, wymagającą częstych zmian w ustawieniach.

Za niskie bezpieczeństwo i komfort pracowników

Producent chciał uwolnić pracowników od nieergonomicznych, powtarzalnych zadań związanych z ręcznym układaniem palet.

Rozwiązanie:

System miniPAL+ firmy Columbia/Okura to kompleksowe rozwiązanie do paletyzacji, zawierające ramię cobota UR20, systemy bezpieczeństwa (skanery, radar), chwytak podciśnieniowy PIAB oraz oprogramowanie PALLY firmy Rocketfarm.

System osiąga wydajność do 14 skrzynek na minutę, co przewyższa obecne wymagania produkcyjne firmy (7-8 skrzynek/min) i przyszłe cele (10-12 skrzynek/min). Udźwig UR20 wynoszący 20 kg umożliwia pobieranie dwóch skrzynek jednocześnie. To znacznie zwiększa efektywność procesu paletyzacji.

Efekty:

Po wdrożeniu znacząco wzrosły wszystkie kluczowe parametry: wydajność, elastyczność produkcji oraz bezpieczeństwo pracy.Rozwiązanie pozwoliło aż czterem operatorom na przejście do opłacalniejszych zadań, takich jak np. kontrola jakości.

Ile kosztuje robotyzacja paletyzacji?

Koszt gotowego zestawu to ok. 85 000 €.


W tej cenie otrzymujesz:

  • robota UR10e,
  • chwytak ssący ROB-SET FXCB UR firmy Schmaltz,
  • podstawę pod robota i na palety,
  • laserowy skaner bezpieczeństwa nanoScan3 firmy SICK,
  • dedykowane oprogramowanie,
  • certyfikowane szkolenie.

UWAGA: Rozwiązania DIY są wyceniane indywidualnie na podstawie analizy konkretnej aplikacji.

Jak szybko zwraca się paletyzator?

Pracownik zajmujący się paletyzowaniem zarabia około 4 666 zł brutto miesięcznie. Dla pracodawcy to jest koszt 5 601 zł, rocznie 67 200 zł. Zwrot z paletyzacji będzie jeszcze szybszy, jeżeli firma pracuje na więcej niż jedną zmianę, lub paletyzację obsługuje więcej niż 1 pracownik.


Zestaw z robotem UR10e to koszt od 360 000 zł (85 000 €). Inwestycja zwraca się średnio w około 1,5 roku.

Na tym nie kończy się opłacalność robotyzacji. Dane z zeszłego roku wykazują nieobecności spowodowane nadmiernym wysiłkiem, chorobami i urazami na poziomie 21,7%. To aż jeden dzień roboczy tygodniowo mniej. Za to robot może pracować w trybie 24/7/365 bez przerw.

Sprawdź opłacalność robotyzacji w swojej firmie

Uzupełnij podstawowe dane nt. swojej aplikacji (m.in. wagę i wysokość paletyzowanych obiektów).


W ciągu 24h otrzymasz raport zawierający informacje na temat tego czy robotyzacja Twojej aplikacji jest opłacalna i będziesz wiedział ile:

  • obiektów na minutę będziesz w stanie paletyzować,
  • minut zajmie zapełnienie pojedynczej palety,
  • energii zużyjesz.
Wypełnij formularz

Proces wdrożenia zrobotyzowanej paletyzacji

Krok 1

Bezpłatny audyt

Inżynier-robotyk zapoznaje się z Twoim procesem technologicznym i rekomenduje optymalne rozwiązanie wobec potrzeb i możliwości zwrotu z inwestycji w Twoim zakładzie pracy.

Krok 2

Proof of Concept

Jeśli wynik audytu jest obiecujący, przechodzimy do Proof of Concept - sprawdzamy w praktyce, jak robot radzi sobie z paletyzacją detali w Twojej aplikacji.

Krok 3

Twoja decyzja

Na tym etapie decydujesz się na wybór optymalnego paletyzatora, opcjonalnych akcesoriów dodatkowych, sposobu sfinansowania oraz harmonogramu wdrożenia. Zawsze możesz liczyć na wsparcie naszych ekspertów, którzy doradzą optymalny wybór.

Krok 4

Szkolenie

Trwa dwa dni i kończy się certyfikatem z zakresu potwierdzającym znajomość podstaw robotyzacji i programowania cobotów. Jeśli chcesz, już teraz możesz odbyć bezpłatne szkolenie wstępne na stronie Universal Robots.

Krok 5

Integracja

Rozwiązanie jest montowane w Twojej firmie. Możesz zrobić to samodzielnie lub wybrać certyfikowanego integratora.

Krok 6

Start zrobotyzowanej paletyzacji

Po miesiącu od decyzji paletyzer zaczyna na siebie zarabiać, a Ty możesz cały czas liczyć na nasze wsparcie.

Dlaczego warto zrobotyzować paletyzację z Elmark Automatyka?

Wsparcie od doświadczonego dystrybutora

Jako autoryzowany dystrybutor Universal Robots pomogliśmy setkom klientów zrobotyzować ich procesy. Działamy zgodnie z filozofią VAD (Value Added Distributor), co oznacza, że możesz liczyć na nasze wsparcie na każdym etapie wdrożenia – przed, w trakcie i po zakupie.

Autoryzowane centrum szkoleniowe

Dysponujemy najlepiej wyposażoną przestrzenią szkoleniową w Polsce. Oferujemy szkolenia certyfikowane, autorskie oraz dedykowane, tworzone zgodnie z Twoimi potrzebami.

Serwis gwarancyjny i pogwarancyjny na miejscu

W razie jakichkolwiek problemów możesz na nas liczyć. Prowadzimy własny, certyfikowany serwis cobotów. Serwisujemy je także na miejscu, w Twojej firmie.


Gwarantujemy krótkie terminy napraw: ich średni czas to zaledwie 3 dni.
